Lorsqu’il s’agit d’intervenir sur le bâti existant, qu’il soit question de réhabilitation, d’extension, de changement d’usage ou simplement de diagnostic de pathologies, une question revient systématiquement : que se cache-t-il sous nos pieds ? Contrairement aux constructions neuves où les études de sol sont réalisées en amont, les bâtiments anciens reposent souvent sur des fondations inconnues, mal documentées, voire totalement absentes.

C’est précisément là qu’interviennent les fouilles de reconnaissance de fondations. Véritable acte chirurgical sur le sol de fondation, cette technique d’investigation in situ permet de lever le voile sur la nature, la géométrie et l’état réel des fondations existantes.

Dans cet article, nous détaillerons à quoi servent les fouilles de reconnaissance, comment elles s’intègrent dans une démarche de diagnostic géotechnique, et pourquoi elles constituent une étape incontournable pour tout bureau d’études en structure ou ingénieur en réhabilitation.

Qu'est-ce qu'une fouille de reconnaissance de fondations ?

Une fouille de reconnaissance (parfois appelée sondage par fouille, puits de fondation ou tranchée de reconnaissance) est une investigation destructive qui consiste à dégager manuellement ou mécaniquement le sol autour d’un élément de fondation pour le mettre à nu.

Contrairement aux sondages géotechniques classiques (carottages, pénétromètres, pressiomètres) qui analysent le sol autour de la fondation sans la révéler, la fouille permet un contact visuel et physique direct avec l’ouvrage enterré.

Les différents types de fouilles

Selon la configuration du site et les objectifs du diagnostic géotechnique, plusieurs approches sont possibles :

La fouille ponctuelle (ou puits) : excavation localisée autour d’un point précis (pied de poteau, angle de mur). Idéale pour inspecter une semelle isolée ou un puits maçonné.
La tranchée de reconnaissance : excavation linéaire le long d’une fondation filante ou d’un mur de refend. Elle permet de suivre le tracé de la fondation sur plusieurs mètres.
La fouille par reprise en sous-œuvre : plus invasive, elle est réalisée dans le cadre de travaux de reprise en sous-œuvre et permet une inspection complète de la base du mur.

À quoi servent les fouilles de reconnaissance dans le diagnostic géotechnique ?

Les fouilles de reconnaissance répondent à plusieurs objectifs fondamentaux dans le cadre d’un diagnostic géotechnique complet.

Connaître la géométrie réelle des fondations

Sur de nombreux bâtiments anciens (antérieurs aux années 1960), les plans de fondation n’existent tout simplement pas. Lorsqu’ils existent, ils sont souvent imprécis ou ne reflètent pas les modifications successives apportées à l’ouvrage. La fouille permet de relever avec précision :

La profondeur d’ancrage (arase inférieure de la fondation).
La largeur et l’épaisseur de la semelle.
La forme de la fondation (semelle filante, semelle isolée, radier, longrine, puits maçonné).
La présence éventuelle de décrochements ou de redans sur terrain en pente.

Identifier la nature et l'état des matériaux

Le diagnostic géotechnique ne se limite pas au sol : il concerne aussi l’ouvrage lui-même. La fouille permet de déterminer si la fondation est constituée de :

Maçonnerie de moellons liés au mortier de chaux (très fréquent avant le XXe siècle).
Béton non armé (béton de ciment ou de chaux).
Béton armé (avec vérification de l’état des armatures et de leur couverture béton).
Bois (pieux en chêne, par exemple, fréquents dans les villes portuaires comme Amsterdam ou Bordeaux).
Matériaux hétérogènes (réemploi de pierres, briques, voire éléments industriels).

L’inspection visuelle permet également de détecter des désordres : fissuration, érosion du mortier, corrosion des armatures, nids de cailloux, reprises de bétonnage suspectes, ou encore affouillements sous la semelle.

Caractériser le sol de fondation

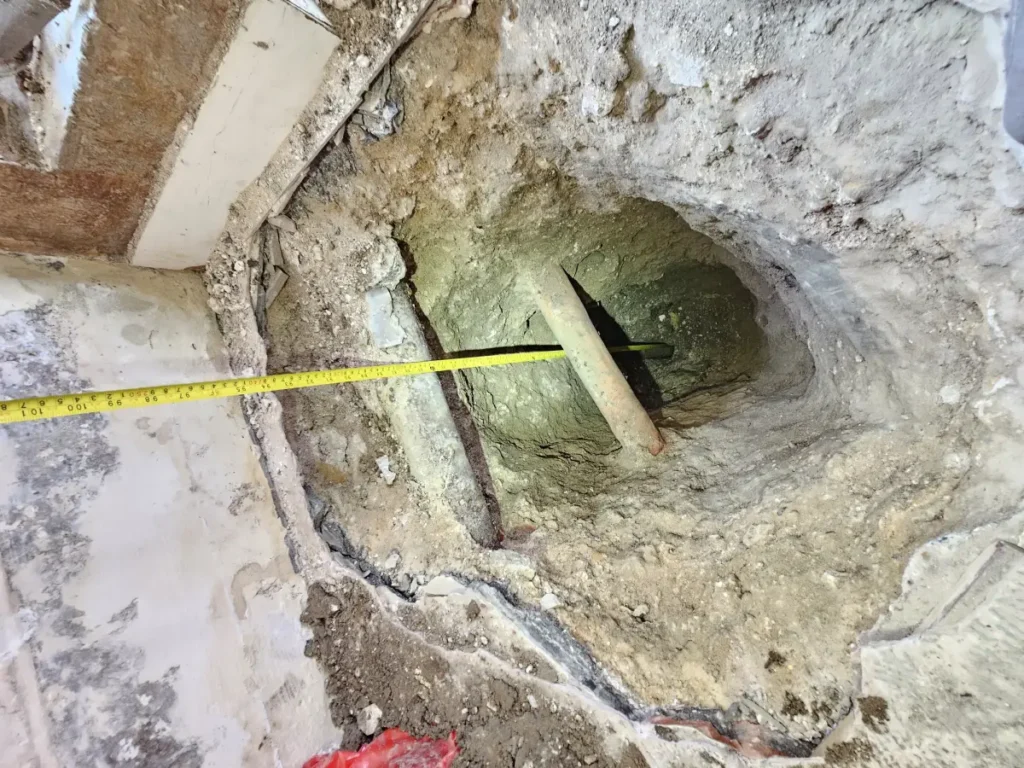

En pied de fouille, le géotechnicien peut réaliser un examen direct du sol d’assise :

Identification visuelle et tactile de la nature du sol (argile, limon, sable, graviers, rocher).
Estimation de la consistance (ferme, plastique, molle).
Détection de la présence d’eau (niveau de la nappe, venues d’eau localisées).
Réalisation d’essais in situ simples : pénétromètre dynamique léger, scissomètre, essai à la plaque si l’espace le permet.

Comprendre les pathologies du bâti

Lorsqu’un bâtiment présente des fissures, des tassements différentiels ou des désordres structurels, la fouille de reconnaissance est souvent l’unique moyen d’en identifier la cause. Elle permet de mettre en évidence :

Un ancrage insuffisant de la fondation dans une argile gonflante.
Un affouillement provoqué par une fuite de canalisation.
Une dissolution du gypse (comme évoqué dans notre précédent article sur le gypse antéludien).
Un remblai récent non compacté sous une semelle.
Une modification historique des fondations (élargissement, surélévation non prévue).

Méthodologie : comment se déroule une campagne de fouilles de reconnaissance ?

La réalisation de fouilles de reconnaissance obéit à une méthodologie rigoureuse, encadrée par les normes en vigueur (notamment la NF P 94-500 pour les missions géotechniques).

Étape 1 : Le repérage et la préparation

Le bureau d’études géotechniques définit, en accord avec le maître d’ouvrage, le plan de sondage : nombre de fouilles, localisation (points singuliers : angles, traversées de fissures, zones de tassement), et profondeur cible. Une localisation des réseaux enterrés (électricité, gaz, eau, télécom) est impérative avant tout commencement des travaux, via un opérateur agréé (DT – Déclaration de Travaux).

Étape 2 : L'excavation

Selon les contraintes d’accès et la profondeur visée, la fouille peut être réalisée :

Manuellement : à la pelle et à la pioche, pour les faibles profondeurs (moins de 1,50 m) ou les espaces confinés (sous-sol, vide sanitaire).
Mécaniquement : à la mini-pelle, pour les fouilles plus profondes ou les tranchées linéaires.
Par blindage : lorsque la profondeur dépasse 1,30 m, la mise en place d’un cadre de blindage est obligatoire pour la sécurité des intervenants (risque d’éboulement).

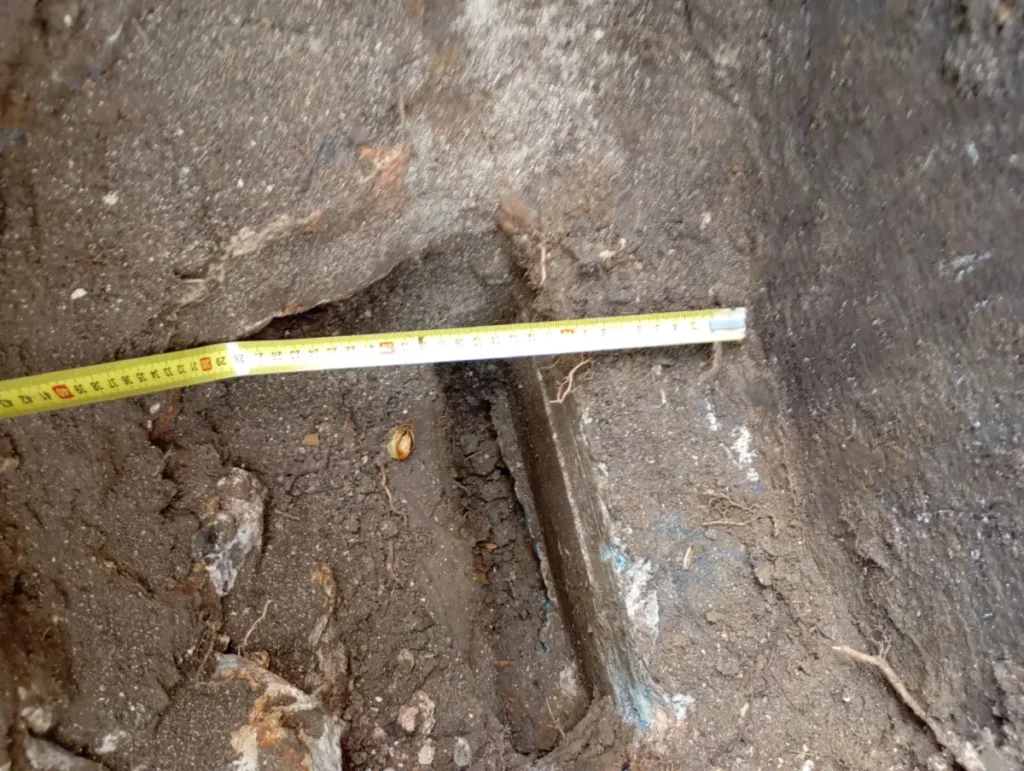

Étape 3 : L'inspection et les relevés

Une fois la fondation dégagée, le géotechnicien procède à :

Un relevé photographique systématique (vue d’ensemble et détails).
Un relevé coté de la géométrie de la fondation.
Un relevé lithologique des parois de la fouille (nature des terrains traversés).
La réalisation éventuellement d’essais in situ et de prélèvements d’échantillons pour analyses en laboratoire.

Étape 4 : La remise en état

Après le diagnostic, la fouille doit être rebouchée selon les règles de l’art : remblaiement par couches compactées avec un matériau adapté, ou mise en place de béton maigre si la fouille est située sous une structure sensible.

Les cas d'application typiques des fouilles de reconnaissance

Les fouilles de reconnaissance sont mobilisées dans de très nombreuses situations :

Diagnostic de pathologies : fissuration, tassements, désordres structurels sur un bâtiment existant.
Projet de surélévation : vérification de la capacité portante des fondations existantes avant d’ajouter des niveaux supplémentaires.
Création d’ouvertures en façade (modification de mur porteur) : nécessité de connaître la descente de charges et l’assise du mur.
Vente immobilière : dans le cadre d’un diagnostic technique approfondi, notamment pour les bâtiments anciens ou industriels.

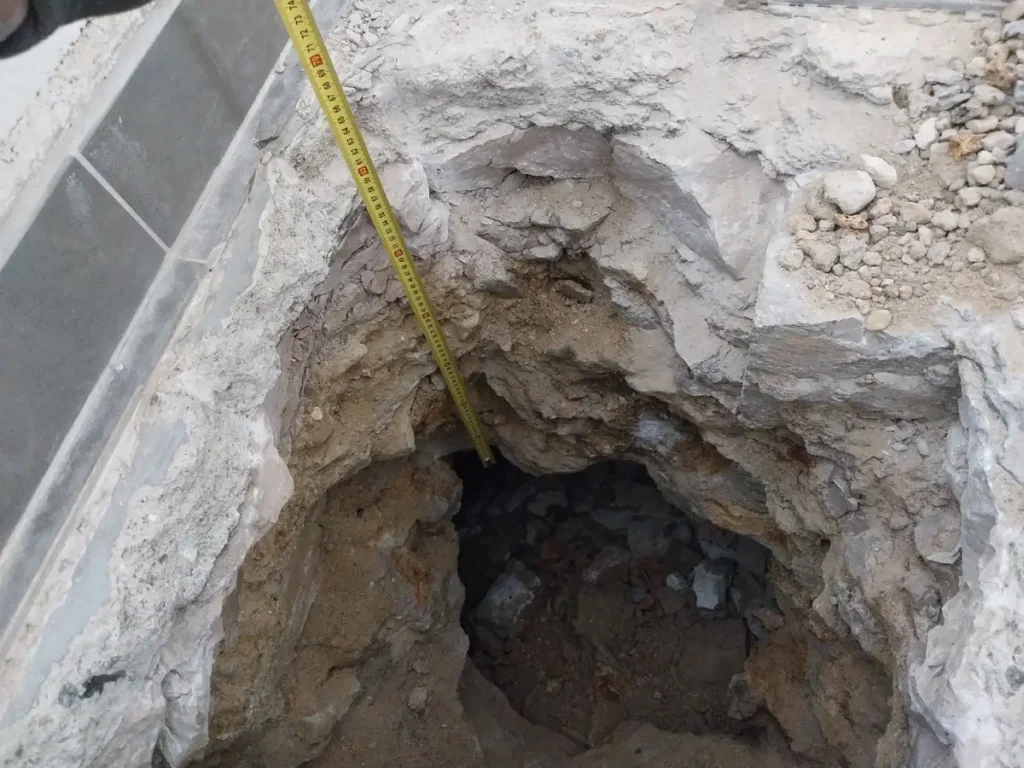

Changement d’usage : transformation d’un local d’habitation en commerce, d’un entrepôt en logements, etc.
Mitoyenneté : vérification des fondations d’un mur mitoyen avant des travaux de démolition ou de construction adjacente.
Expertise judiciaire : dans le cadre d’un litige relatif à des désordres de construction.

Limites et précautions

Si les fouilles de reconnaissance sont un outil puissant, elles présentent néanmoins certaines limites qu’il faut connaître :

Caractère ponctuel : une fouille ne donne d’information que sur le point sondé. Elle ne permet pas de généraliser l’état des fondations à l’ensemble du bâtiment sans un plan de sondage suffisamment dense.
Invasivité : la fouille dégrade les abords immédiats de la fondation (jardin, dallage, voirie). Une remise en état soignée est indispensable.
Risques de sécurité : travail en excavation, présence potentielle de réseaux enterrés, risque d’éboulement. Le respect des normes de sécurité (blindage, pelle mécanique, EPI) est impératif.
Profondeur limitée : au-delà de 4 à 5 mètres, les fouilles deviennent complexes et coûteuses. D’autres techniques (forages carottés inclinés, géoradar) peuvent prendre le relais.

Conclusion

Les fouilles de reconnaissance de fondations sont bien plus qu’une simple curiosité archéologique : elles constituent la pierre angulaire du diagnostic géotechnique sur le bâti existant. En offrant une vision directe et fiable des fondations et de leur sol d’assise, elles permettent aux ingénieurs de fonder leurs prescriptions techniques sur des données réelles et non sur des hypothèses.

Dans un contexte où la réhabilitation du bâti ancien et la densification urbaine sont devenues des priorités, la maîtrise de cette technique est un atout majeur pour tout bureau d’études géotechniques ou structure. Elle garantit la sécurité des ouvrages, la pérennité des interventions et, in fine, la tranquillité d’esprit des maîtres d’ouvrage.
