La conception et la réalisation de grandes infrastructures ou de bâtiments de grande hauteur imposent aujourd’hui de repousser les limites de l’ingénierie civile. Les fondations doivent souvent être ancrées à de grandes profondeurs pour atteindre des sols porteurs stables. Cependant, lorsque ces investigations géotechniques traversent des formations géologiques sensibles, telles que les marnes et gypses du Bassin de Paris, les enjeux de sécurité deviennent critiques.
Plus particulièrement, la présence de gypse antéludien représente un défi majeur pour les géotechniciens en raison de son fort potentiel de dissolution. Pour cartographier ces zones à risques avec une précision chirurgicale, une méthode de géophysique de forage s’est imposée comme un standard incontournable : l’enregistrement Gamma Ray.
Dans cet article technique, nous explorerons les mécanismes de dissolution du gypse, les défis des sondages profonds, et comment la diagraphie Gamma Ray révolutionne la modélisation géotechnique en zones karstiques.
Le Gypse Antéludien : Comprendre les risques de dissolution
Le gypse antéludien (ou formations gypseuses du Miocène supérieur) est une roche évaporite largement présente dans le Bassin de Paris et certaines régions du sud de la France. Il se caractérise par des alternances de bancs de gypse (sulfate de calcium hydraté) et de marnes intercalaires.
Le mécanisme du karst gypseux
Le gypse est une roche hautement soluble dans l’eau. Lorsqu’il est soumis aux circulations hydrogéologiques souterraines, particulièrement en présence de failles ou de fractures, il subit un phénomène de dissolution souterraine. Ce processus crée des vides, des cavités et des réseaux de galeries souterraines, donnant naissance à un karst gypseux.
Les conséquences sur les ouvrages
Pour les ingénieurs en géotechnique, le risque de dissolution se traduit par des menaces directes pour la stabilité des ouvrages en surface ou en profondeur :
- Tassements différentiels et affaissements progressifs du substratum;
- Fontis : effondrements brutaux de la voûte des cavités souterraines, créant des cratères en surface;
- Rupture de pieux de fondation traversant des zones où le gypse a été lessivé, remplaçant un sol supposé porteur par un mélange hétérogène d’argile résiduelle et de vides.
Identifier la profondeur exacte du toit du gypse, l’épaisseur des niveaux karstifiés et la présence de marnes argileuses gonflantes est donc une étape obligatoire avant tout forage profond.
Les limites des investigations géotechniques traditionnelles à grandes profondeurs
Lorsque les investigations géotechniques dépassent les 30 à 50 mètres de profondeur, les méthodes classiques montrent leurs limites. Le carottage continu permet d’obtenir des échantillons de sol et de roche, mais il présente plusieurs inconvénients majeurs dans les zones à risques de dissolution :
- Le lessivage des carottes : Lors du forage rotatif à l’eau ou aux boues, le gypse peut se dissoudre partiellement au contact du fluide de forage, faussant l’appréciation de la dureté de la roche et de la taille réelle des cavités.
- La perte de matériel : Dans les niveaux karstiques ou les zones de brèches gypseuses, le carottier peut subir des pertes de matière, rendant l’interprétation lithologique discontinue.

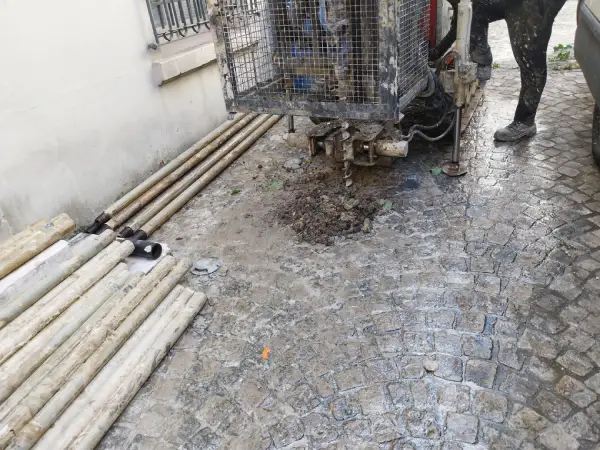

- Le coût et le temps : Multiplier les sondages destructifs ou semi-destructifs pour pallier le manque de continuité fait exploser le budget des études géotechniques.
C’est ici qu’intervient la géophysique différée, et plus précisément l’enregistrement Gamma Ray, pour fournir une « radiographie » continue et fiable du sous-sol.
L'Enregistrement Gamma Ray : La clé de la corrélation stratigraphique
L’enregistrement Gamma Ray (ou diagraphie Gamma Ray) est une méthode de mesure en forage qui évalue la radioactivité naturelle des terrains traversés. Les éléments radioactifs principalement détectés sont le potassium (K), l’uranium (U) et le thorium (Th).
Pourquoi le Gamma Ray est-il si efficace pour le gypse antéludien ?
La signature géophysique des formations antéludiennes est exceptionnelle pour cette méthode :
- Le gypse pur et l’anhydrite sont des roches évaporites qui possèdent une très faible radioactivité naturelle. Sur le log Gamma Ray, ils apparaissent comme des « creux » ou des valeurs basses;
- Les marnes et les argiles intercalaires, en revanche, concentrent les minéraux argileux riches en potassium et en métaux lourds. Elles génèrent un fort signal radioactif (des « pics » sur l’enregistrement).
En superposant le log Gamma Ray aux données de carottage, le géotechnicien obtient une corrélation stratigraphique parfaite. Il peut ainsi identifier avec une précision centimétrique les cycles gypso-marneux, repérer les bancs de gypse massifs et détecter les niveaux argileux susceptibles de présenter des risques de gonflement ou de glissement.
Méthodologie : Réussir une campagne de sondages profonds en zone gypseuse
Pour mener à bien des investigations géotechniques à grandes profondeurs dans un environnement karstique, une approche multidisciplinaire est requise.
Étape 1 : Le forage adapté
L’utilisation de forages carottés avec des fluides de forage non agressifs (parfois à l’air ou à la mousse) est privilégiée pour éviter la dissolution prématurée du gypse avant la mesure. Le tube carottier doit être parfaitement calibré.

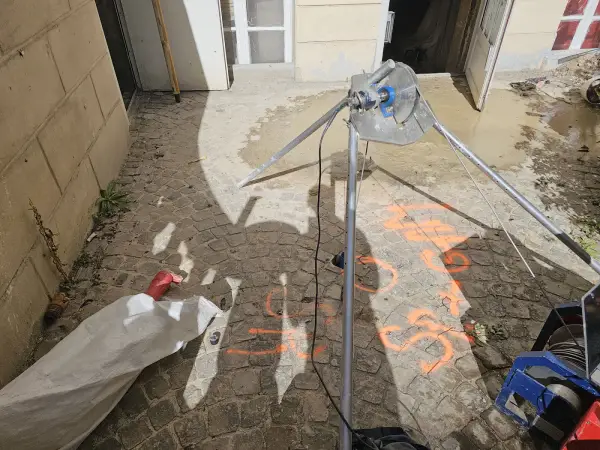

Étape 2 : La descente de la sonde Gamma Ray
Dès la fin du forage, ou en cours de forage si le tubage le permet, une sonde Gamma Ray est descendue dans le forage. Cette sonde émet un relevé continu de la radioactivité en fonction de la profondeur. L’acquisition numérique des données permet un traitement immédiat sur le terrain.
Étape 3 : L'interprétation géotechnique et hydrogéologique
Le couplage des données permet de :
- Délimiter le toit et le mur de la formation gypseuse.
- Détecter les zones de dissolution : Une zone de gypse pur qui présente soudainement des pics de radioactivité indique la présence d’argiles de décarbonatation ou de remblis karstiques (argiles résiduelles issues de la dissolution du gypse).
- Identifier les venues d’eau : Les diagraphies complémentaires (comme le caliper ou les diagraphies de température et de résistivité) sont souvent couplées au Gamma Ray pour localiser les fractures ouvertes où l’eau circule et accélère le processus de dissolution.
Enjeux pour la construction et mitigation des risques
La maîtrise du risque de dissolution du gypse antéludien grâce à l’enregistrement Gamma Ray a des répercussions directes sur le dimensionnement des ouvrages.
Dans les régions comme l’Ile-de-France, la Champagne ou la Brie, les bureaux d’études géotechniques (selon la norme NF P 94-500) doivent intégrer ces données pour proposer des solutions de fondations spéciales adaptées :
- Pieux forés ancrés sous le niveau karstique actif, dans des calcaires ou des marnes saines identifiés par la diagraphie.
- Injections de ciment ou de coulis de compensation pour combler les micro-cavités détectées autour des fondations.
- Drainages profonds pour contrôler le niveau de la nappe phréatique et stopper l’érosion chimique du gypse.
Conclusion
Les investigations géotechniques à grandes profondeurs ne peuvent plus se contenter d’une simple approche mécanique des sols. Dans les zones à risques de dissolution, la compréhension fine de la stratigraphie et de l’hydrogéologie est une question de sécurité publique.
L’enregistrement Gamma Ray s’impose aujourd’hui comme l’outil de choix pour les géologues et les géotechniciens. En offrant une lecture continue et non destructive de la signature radioactif des marnes et gypses antéludiens, il permet de lever le voile sur les pièges du karst gypseux. Pour tout maître d’ouvrage ou ingénieur confronté à ces formations complexes, l’intégration de la géophysique de forage n’est plus une option, mais la garantie de la pérennité et de la sécurité des ouvrages de demain.
